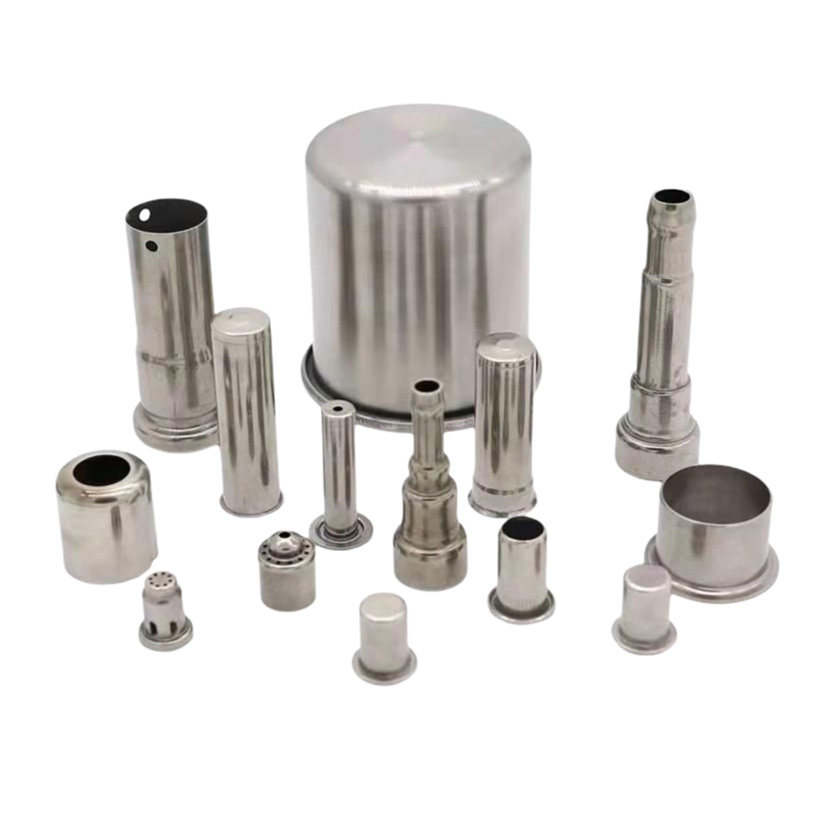

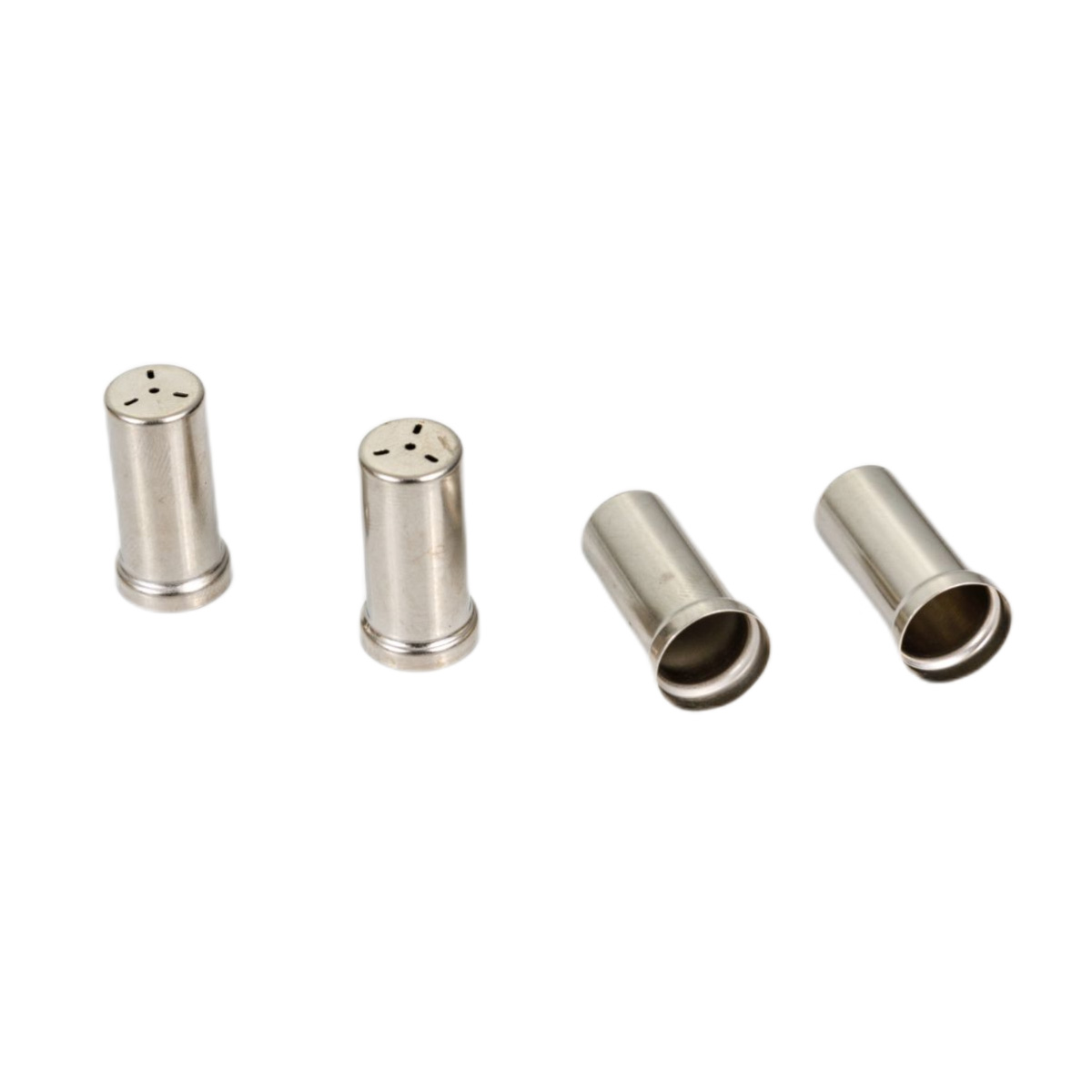

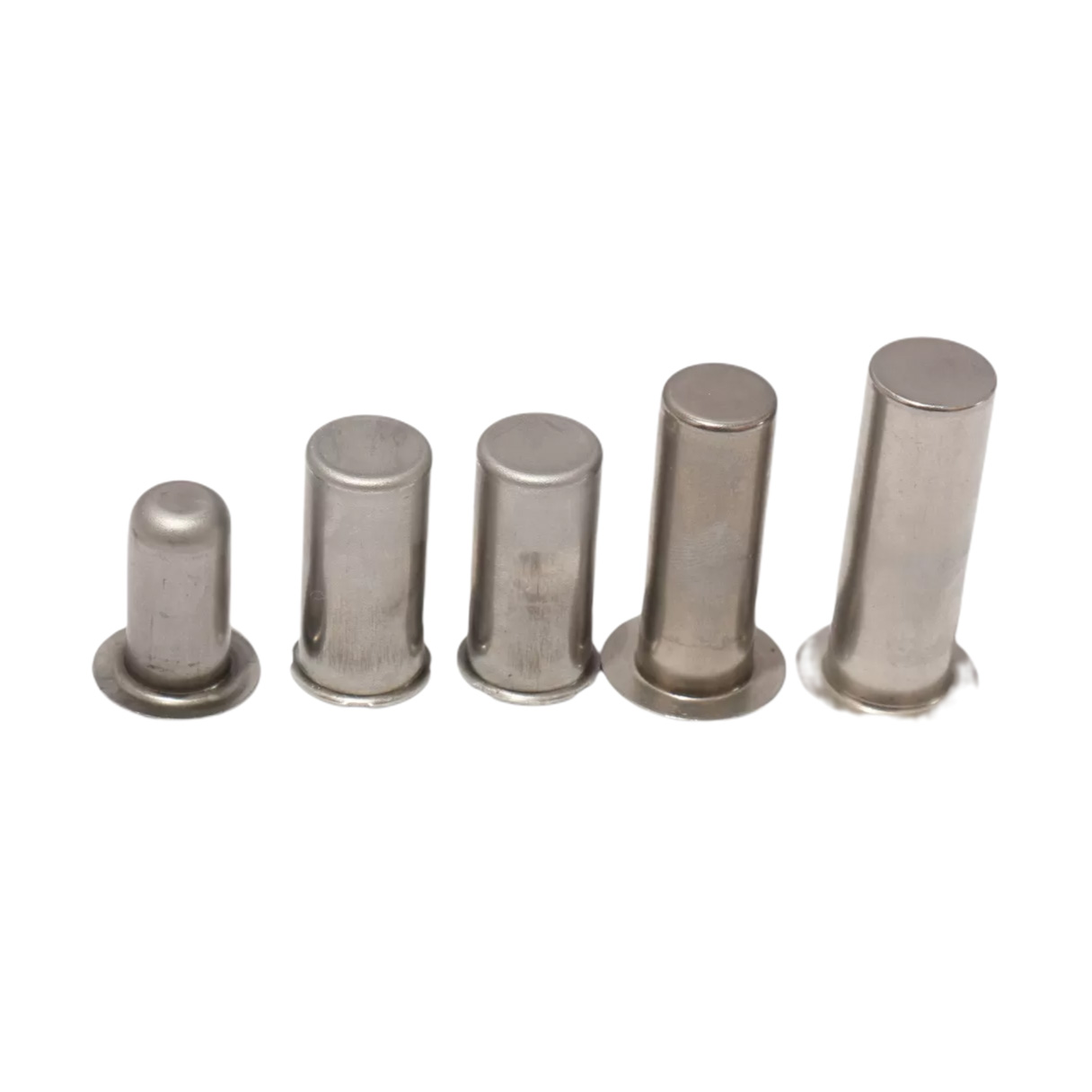

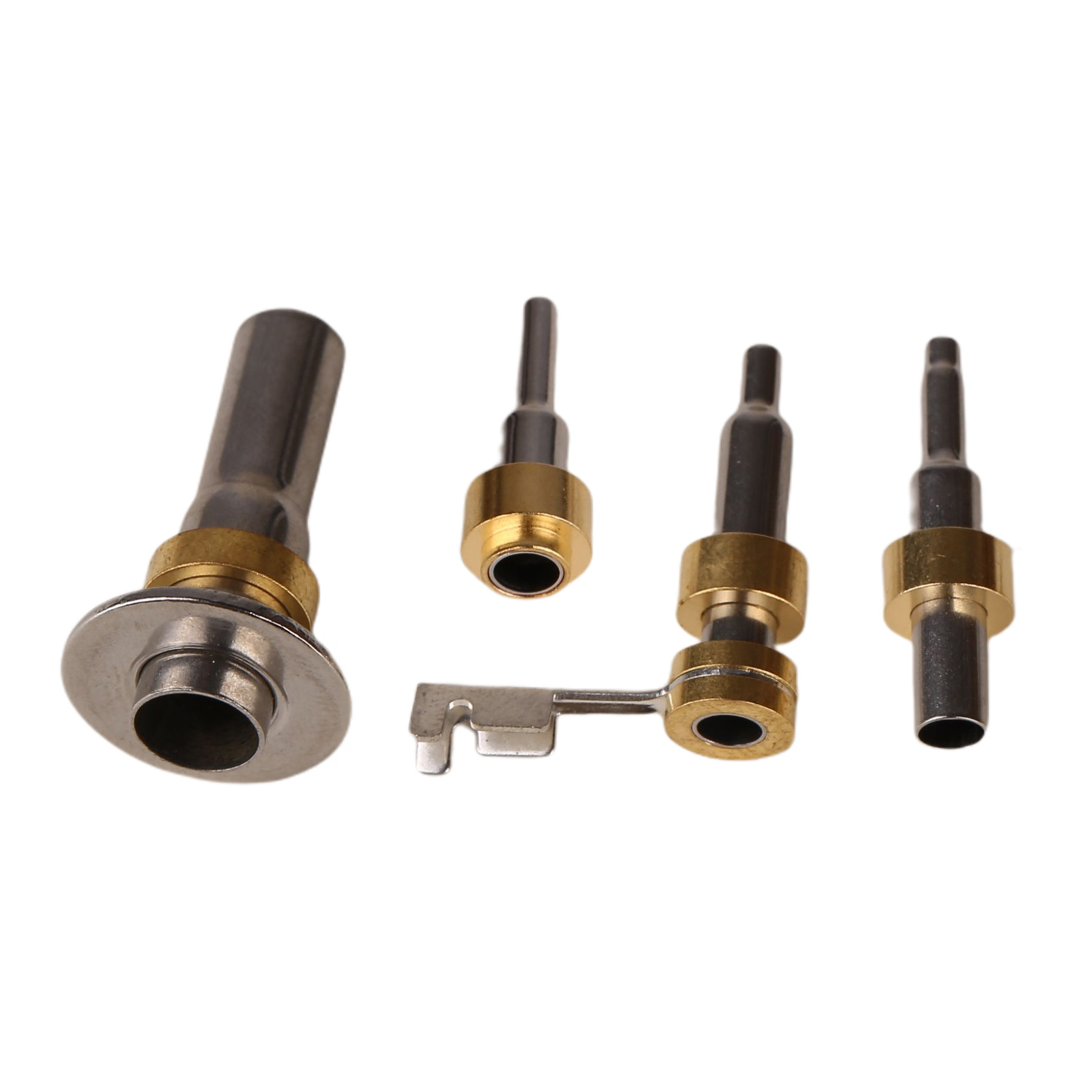

ஆழமான வரைதல் பாகங்கள்

1. ஆழமான வரைதல் என்றால் என்ன?

ஆழமான வரைதல் என்பது உற்பத்தியாளர்களுக்குக் கிடைக்கும் மிகவும் பிரபலமான உலோகத்தை உருவாக்கும் முறைகளில் ஒன்றாகும் - இது உலோகத்தின் வெற்றுத் தாள்களை விரும்பிய வடிவத்தில் உருவாக்க மெட்டல் டைஸைப் பயன்படுத்துகிறது. குறிப்பாக, உருவாக்கப்பட்ட பொருளின் ஆழம் அதன் ஆரத்திற்கு சமமாகவோ அல்லது அதிகமாகவோ இருந்தால், உலோகத்தை உருவாக்கும் செயல்முறையை ஆழமான வரைதல் என்று அழைக்கலாம்.

2.ஆழமான வரைதல் பகுதிகளின் செயல்முறை

ஒரு மெட்டல் பிளாக்கில் தொடங்கி, ஒரு பெரிய தாளில் இருந்து வெட்டப்பட்ட உலோகத்தின் வட்டு, ஒரு டையைச் சுற்றி ஒரு குழிக்குள் தள்ளப்படுகிறது, இது வெற்றிடத்தை விரும்பிய வடிவில் வரைவதற்கான ஆழமான வரையப்பட்ட செயல்முறையைத் தொடங்குகிறது. இறுதி வடிவம் முழுவதும் உலோகத்தின் சீரான விநியோகத்தை உறுதி செய்வதற்காக இது படிப்படியான படிகளில் முடிக்கப்படுகிறது, இது இறுதி செய்யப்பட்ட ஆழமாக வரையப்பட்ட கூறுகளின் ஒருமைப்பாடு மற்றும் வலிமையைப் பாதுகாப்பதில் முக்கியமானது.

3. ஆழமான வரைதல் பகுதிகளின் நன்மைகள்

அதிக அளவுகளை உற்பத்தி செய்யும் போது ஆழமான வரைதல் பாகங்கள் மிகவும் பயனுள்ளதாக இருக்கும், ஏனெனில் யூனிட் எண்ணிக்கை அதிகரிக்கும் போது யூனிட் விலை கணிசமாகக் குறைகிறது: கருவி மற்றும் இறக்கம் உருவாக்கப்பட்டவுடன், செயல்முறை மிகவும் சிறிய வேலையில்லா நேரம் அல்லது பராமரிப்பில் தொடரலாம். சிறிய அளவுகளில் கூட முற்போக்கான டை ஸ்டாம்பிங் போன்ற ஒத்த உற்பத்தி செயல்முறைகளுடன் ஒப்பிடுகையில் கருவி கட்டுமான செலவுகள் குறைவு; இந்த சூழ்நிலைகளில் ஆழமான வரைதல் மிகவும் செலவு குறைந்த உற்பத்தி தீர்வாகவும் நிரூபிக்கப்படலாம்.

இறுதிப் பொருளின் செயல்பாட்டைக் கருத்தில் கொள்ளும்போது, ​​ஆழமான வரைதல் பாகங்கள் இன்னும் அதிக நன்மைகளைத் தருகின்றன. குறிப்பாக, குறிப்பிடத்தக்க வலிமை மற்றும் குறைந்த எடை தேவைப்படும் தயாரிப்புகளுக்கு நுட்பம் சிறந்தது. பிற உற்பத்தி நுட்பங்கள் மூலம் அடைய முடியாத தயாரிப்பு வடிவவியலுக்கும் இந்த செயல்முறை பரிந்துரைக்கப்படுகிறது.

உருளைப் பொருள்களை உருவாக்க ஆழமான வரைதல் மிகவும் பயனுள்ளதாக இருக்கும்: ஒரு வட்ட உலோக வெற்று ஒரு 3D வட்டப் பொருளாக ஒரு ஒற்றை வரைதல் விகிதத்துடன் எளிதாக வரையப்படலாம், இது உற்பத்தி நேரம் மற்றும் செலவு இரண்டையும் குறைக்கிறது. அலுமினிய கேன்களின் உற்பத்தி இந்த முறையின் பிரபலமான பயன்பாட்டிற்கு ஒரு எடுத்துக்காட்டு.
சதுரங்கள், செவ்வகங்கள் மற்றும் மிகவும் சிக்கலான வடிவவியல் ஆகியவை சிறிய சிக்கல்களை உருவாக்கலாம், ஆனால் ஆழமான வரைதல் செயல்முறை மூலம் இன்னும் எளிதாகவும் திறமையாகவும் உருவாக்கப்படுகின்றன. பொதுவாக, வடிவவியலின் சிக்கலானது அதிகரிக்கும் போது, ​​டிரா விகிதங்களின் எண்ணிக்கை மற்றும் உற்பத்தி செலவுகள் அதிகரிக்கும்.
பின்வருவனவற்றில் ஒன்று அல்லது அதற்கு மேற்பட்டவை தேவைப்படும் எந்தவொரு உற்பத்தி செயல்முறைக்கும் ஆழமான வரைதல் ஒரு சாத்தியமான உற்பத்தி தீர்வாக இருக்கலாம்:

â— தடையற்ற பாகங்கள்: ஆழமான வரைதல் பாகங்கள் ஒரு உலோகத் தாளில் இருந்து உருவாக்கப்படுகின்றன

â— விரைவான சுழற்சி நேரங்கள்: ஆழமான வரைதல் மூலம் பெரிய அளவிலான தயாரிப்புகள் எளிதில் தயாரிக்கப்படுகின்றன

â— சிக்கலான அச்சு-சமச்சீர் வடிவவியல்: ஆழமான வரைதல் விதிவிலக்கான விவரம் மற்றும் துல்லியத்தை வழங்குகிறது

â- குறைக்கப்பட்ட தொழில்நுட்ப உழைப்பு: துல்லியமான ஆழமான வரைதல், தொழில்நுட்ப உழைப்பு போன்ற முடிவுகளை விரைவான காலகட்டங்களில் வழங்க முடியும்

4. ஆழமான வரைதல் பகுதிகளுக்கான பரிசீலனைகள்

உங்கள் உற்பத்தித் தேவைகளுக்காக ஆழமாக வரையப்பட்ட முத்திரையைக் கருத்தில் கொள்ளும்போது, ​​பின்வருவனவற்றைக் குறித்து எச்சரிக்கையாக இருப்பது அவசியம்:

I. குறைக்கப்பட்ட பொருள் கழிவு: கணிசமான அளவு குறைக்கப்பட்ட பொருள் கழிவுகளுக்கு மற்ற உலோக உருவாக்கும் செயல்முறைகளை விட ஆழமாக வரையப்பட்ட ஸ்டாம்பிங் அடிப்படைப் பொருளைப் பயன்படுத்துகிறது.

II. அளவீடு முக்கியமானது: டை பரிமாணங்கள் துல்லியமாக இருப்பதை உறுதி செய்வது மட்டுமல்ல, பொருளின் தடிமன் மற்றும் விரும்பிய அளவீடுகளைக் கருத்தில் கொள்வது சமமாக அவசியம். தவறான அளவீடுகள் மெல்லிய சுவர்கள் மற்றும் துல்லியமற்ற பரிமாணங்களை ஏற்படுத்தும்.

III. வரைவு மற்றும் டேப்பரிங்: ஆழமாக வரையப்பட்ட ஸ்டாம்பிங்கின் அடிப்படை உற்பத்தி செயல்முறையின் காரணமாக, கூறுகளின் மேல் சில வரைவு மற்றும் டேப்பரிங் தவிர்க்க முடியாதது. ஆரம்ப வடிவமைப்பு கட்டத்தில் இது கணக்கில் எடுத்துக்கொள்ளப்பட வேண்டும்.

IV. பல்வேறு பொருள் தடிமன்: ஆழமாக வரையப்பட்ட கூறுகள் பொதுவாக மெல்லிய சுவர்கள் மற்றும் தடிமனான அடித்தளத்துடன் மாறுபட்ட தடிமன் கொண்டிருக்கும். வரைதல் செயல்முறை முடிந்ததும் கருவி மூலம் இதைத் தணிக்க முடியும்.

5. ஆழமான வரைதல் பகுதிகளுக்கு பரிந்துரைக்கப்பட்ட உலோகங்கள்

ஆழமான வரைதல் பயன்பாடுகள், செயல்முறைக்கு திறமையாக உட்படுத்தக்கூடிய பரந்த அளவிலான உலோகங்களிலிருந்தும் பயனடைகின்றன. பின்வரும் உலோகங்கள் தற்போது ஆழமான வரைதல் மூலம் தயாரிப்புகளை உற்பத்தி செய்ய பயன்படுத்தப்படுகின்றன:

அலாய் அலுமினியம் பித்தளை வெண்கலம் குளிர் உருட்டப்பட்ட எஃகு செம்பு இரும்பு வெள்ளி துருப்பிடிக்காத எஃகு

6. அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ஆழமான வரைதல் எதற்காகப் பயன்படுத்தப்படுகிறது?

A: ஆழமான வரைதல் என்பது கப்-வடிவ, பெட்டி-வடிவ மற்றும் பிற சிக்கலான-வளைந்த வெற்று-வடிவ தாள் பாகங்களை உருவாக்க தொழில்துறையில் பயன்படுத்தப்படும் ஒரு தாள் உலோகத்தை உருவாக்கும் செயல்முறையாகும்.

கே: ஆழமான வரைதல் அச்சகம் எவ்வாறு செயல்படுகிறது?

ப: டீப் ட்ராயிங் பிரஸ்வொர்க் என்பது, உலோகத் தாளை 'வெற்று' என்ற உலோகத் தாளை இயந்திரத்தனமாக வரைவதன் மூலம், உலோகத் தாள்களை முப்பரிமாண வடிவில் படிப்படியாக உருவாக்கும் தொழில்துறை உற்பத்தி செயல்முறையாகும், அது உலோகத்தில் வெட்டப்படும்; இறுதியில் உற்பத்தியின் தேவையான வடிவத்தை உருவாக்குகிறது.

கே: பின்வருவனவற்றில் ஆழமான வரைபடத்தின் உதாரணம் எது?

ப: தயாரிப்பை விரைவாகவும், திறமையாகவும், உயர் தரத்துடன் தயாரிக்கவும். நாம் வாங்கும் பீர் அல்லது குளிர்பான கேன்கள் ஆழமாக வரைவதற்கு மிகவும் பொதுவான எடுத்துக்காட்டுகள். அல்லது நாம் வீட்டில் இருக்கும் சமையலறை மூழ்கிவிடும்.
